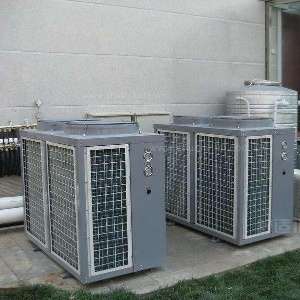

當前位置：暖氣片，又叫散熱器，為我國北方常見的冬季采暖末端之一;在煤改電大規模推動下，暖氣片的熱源普遍進行了升級，由以往的各種鍋爐變?yōu)?span style="transition: margin 0.1s linear 0s, padding 0.1s linear 0s, width 0.1s linear 0s, height 0.1s linear 0s;">空氣能熱泵。鑒于空氣能熱泵出水溫度比較低(通常采暖熱水35℃-45℃)，使得傳統暖氣片不能充分發揮其在標定工況(供水95℃)的散熱能力，我們必須選擇更多的散熱面積，因此就暖氣片的散熱效率而言，空氣能熱泵與暖氣片并非*理想的搭檔。當然對于不想進行末端改造的用戶而言，也需要了解空氣能熱泵與暖氣片搭檔時，該如何配置熱泵機組與暖氣片的數量。
暖氣片片數的理論計算
先介紹暖氣片散熱面積的計算公式，暖氣片的散熱面積F(m2)，應按下式計算
空氣能熱泵采暖，暖氣片怎么配置數量
Q-暖氣片的散熱量(W);
K-在設計工況下暖氣片的傳熱系數{W/(m2·℃ ) };
tp-暖氣片內熱媒的平均溫度(℃);
tn-室內采暖計算溫度(℃);
β1-暖氣片的長度修正系數，按產品的修正系數修正;
β2-暖氣片連接方式的修正系數;
β3-暖氣片安裝形式的修正系數。
請注意，暖氣片在不同的平均水溫下，傳熱系數是不同的。K 是隨暖氣片不同的平均水溫變化的函數，每種暖氣片的傳熱系數計算公式都不同。
1.暖氣片安裝長度修正系統β1表1
空氣能熱泵采暖，暖氣片怎么配置數量
2. 暖氣片支管連接方式修正系數β2表2
空氣能熱泵采暖，暖氣片怎么配置數量
3. 暖氣片安裝形式修正系數β3 表3
空氣能熱泵采暖，暖氣片怎么配置數量
4. 進入暖氣片的流量修正系數β4表4
空氣能熱泵采暖，暖氣片怎么配置數量
5. 暖氣片不同表面涂料的散熱效率(%) 表5
空氣能熱泵采暖，暖氣片怎么配置數量
某暖氣片性能參數(圖集或者樣本)
空氣能熱泵采暖，暖氣片怎么配置數量
“標準散熱量”這個數值，是指在“標準工況”的實驗數據。標準工況:在95/70℃，上供下回、明裝，10片每組的時候，每片的散熱能力。
我們假設有一個耗熱量為1200W房間。采用每片標準散熱量129W的，鑄鐵四柱760。當供回水溫度不同時，以計算他所需的暖氣片的數量。
空氣能熱泵采暖，暖氣片怎么配置數量
我們可以看出，隨著暖氣片平均水溫的降低，暖氣片的散熱能力明顯下降，所需暖氣片增多。當暖氣片水溫從95/70℃，降到75/50℃時，所需片數增加了70% ;當降到45/40℃時，所需片數增加到3.6 倍。
計算某房間耗熱量為1200W，95/70℃時，標準散熱量129W的，需要鑄鐵四柱760暖氣片1200/129=10片。當45/40℃時，我們需要將其乘以系數3.6，即得到36 片。我們可以用這個“采暖負荷/ 標準散熱量×片比系數”的方法近似估算。
如果是50/45℃時，即1200/129×2.8=28 片。我們注意到片比系數很大，因此準確計算房間負荷是準確估算暖氣片的前提。還需要注意的是，不同暖氣片的片比系數不一定相同，這個需要平時的經驗積累。比如760的暖氣片，我們按上述方法計算過一次，就知道其片比系數是3.6。
溫度對暖氣片的散熱能力的影響是很大的，我們必須引起足夠的重視。當采暖系統的設計運行溫度不是標況時，我們應校核其實際的散熱能力;對于單管串聯，暖氣片采暖系統，越靠后，平均水溫越低，同樣的負荷所需的片數也就越多。
普通空氣能熱泵采暖機組供水水溫偏低，而暖氣片散熱效率又低、理論上需把暖氣片片數增加2~3倍，用空氣源熱泵帶暖氣片不是一個很好的方案。這并不是說不能用，而是不能充分發揮空氣能熱泵制熱性能。
